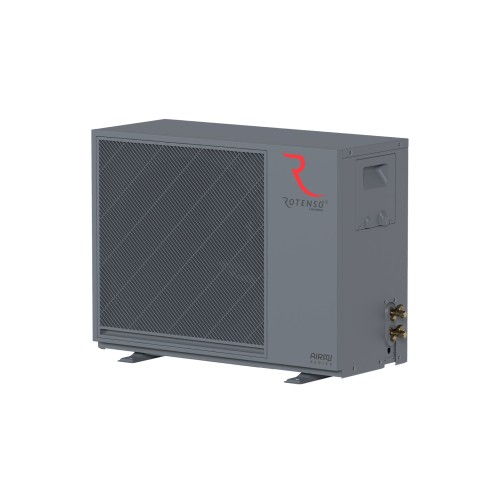

Pompa ciepła Rotenso Airmi Split AIS60X1i/AISBG60X1o 6kW
Rotenso Airmi Monoblock to pompy ciepła, w których moduł chłodniczy oraz hydrauliczny znajdują się w jednej, zwartej obudowie urządzenia.
Tego rodzaju rozwiązanie ułatwia i przyspiesza montaż pompy, a ponadto nie wymaga przeznaczenia dodatkowego miejsca na moduł hydrauliczny wewnątrz budynku. Nowoczesna konstrukcja i technologia zastosowana w rozwiązaniach serii Rotenso AIRMI zapewnia wysoką efektywność pracy w niskich temperaturach. Prosty design urządzeń o konstrukcji jednowentylatorowej przypadnie do gustu miłośnikom nowoczesnej architektury i sprawdzi się w budynkach o dużym i małym zapotrzebowaniu na moc grzewczą.
Pompa jest przygotowana do pracy w skrajnych warunkach pogodowych, do temperatury zewnętrznej -25°C.
Aby zapewnić bezproblemową eksploatację w temperaturach poniżej 0°C pompa jest wyposażona w grzałkę tacy ociekowej, której działanie chroni przed zamarzaniem skroplin i zalodzeniem jednostki zewnętrznej zapobiegając tym samym ewentualnym uszkodzeniom wentylatora i wymiennika pompy ciepła. Drugim ważnym elementem wyposażenia pompy jest grzałka karteru sprężarki, która w temperaturach poniżej 0° podgrzewa olej kompresora przygotowując urządzenie do bezproblemowego startu w niesprzyjających warunkach pogodowych. Takie rozwiązanie techniczne gwarantuje bezawaryjną pracę oraz wydłuża żywotność sprężarki dwurotacyjną – serca pompy ciepła.
Cechy Urządzenia:
- Zakres pracy do -25°C
- Temperatura wody w trybie grzania to 65°C a w trybie CWU 60°C
- Czujnik temp. w sterowniku dotykowym
- Wbudowany moduł Wi-Fi
- Wbudowana grzałka elektryczna do 3kW
- Ekologiczny czynnik chłodniczy
- ErP A+++ przy 35°C
- ErP A++ przy 55°C
- Sterownik z czujnikiem temperatury
- Grzałka tacy ociekowej jedn. zewnętrznej
- Grzałka karteru sprężarki

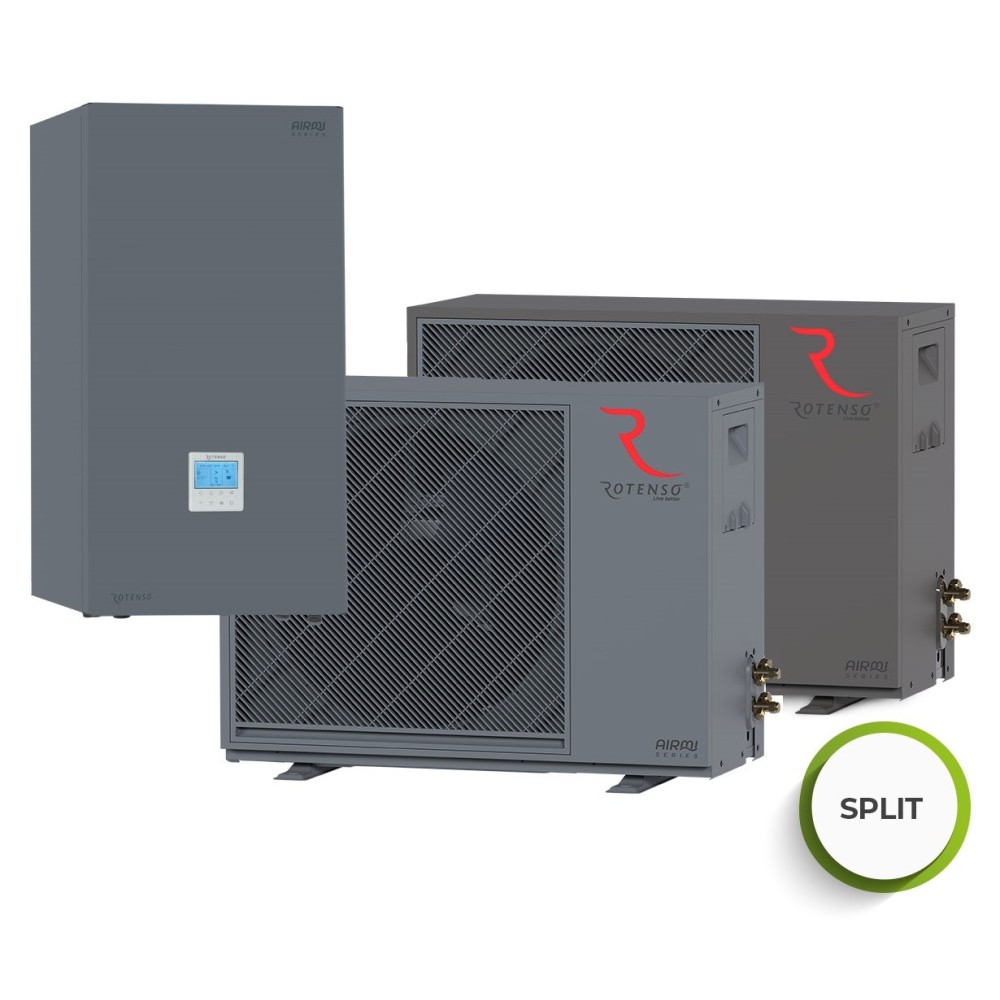

Pompa ciepła Rotenso zestaw:
W skład zestawu wchodzą:

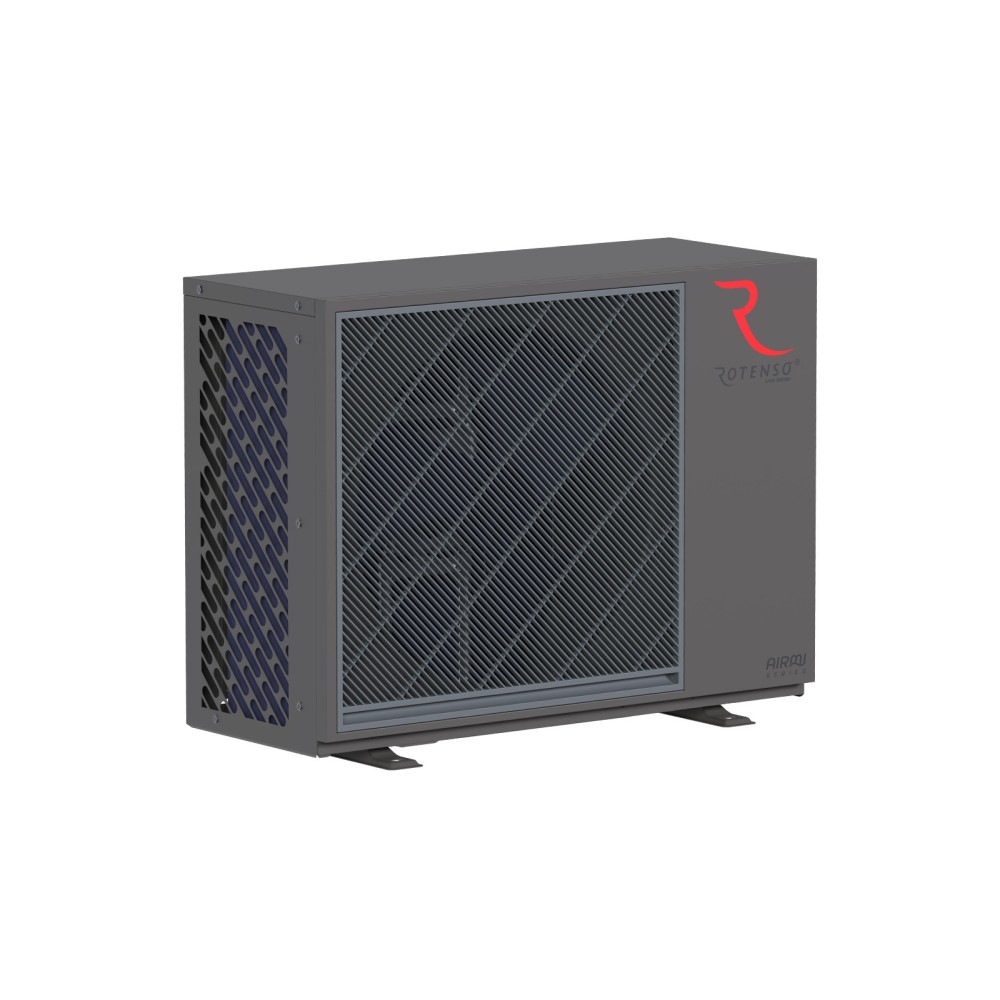

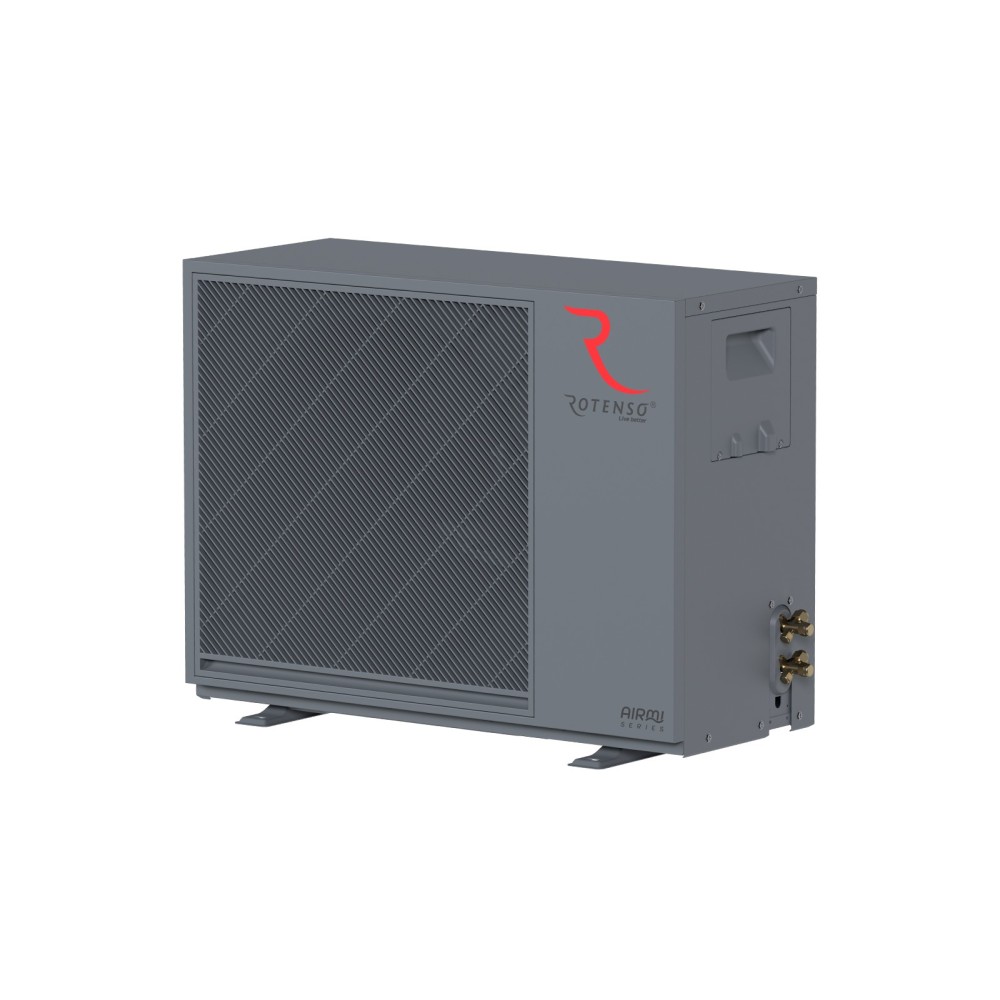

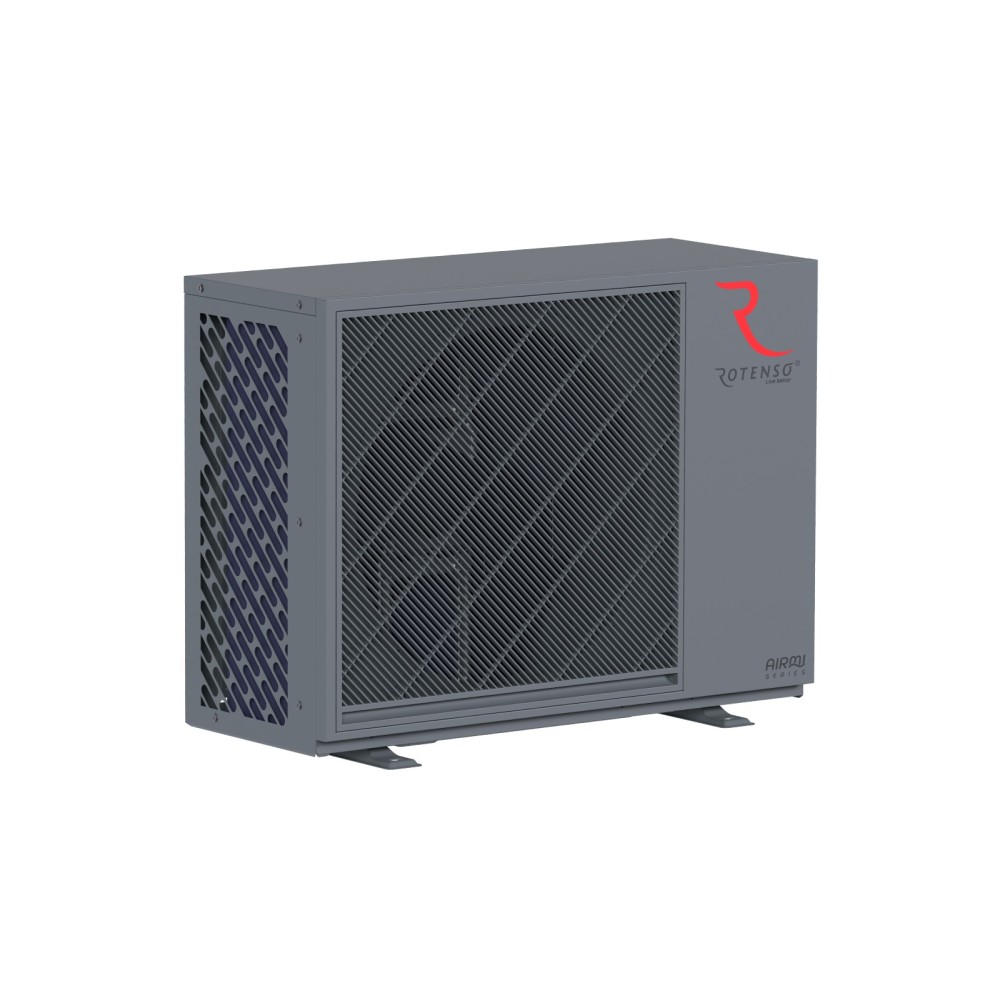

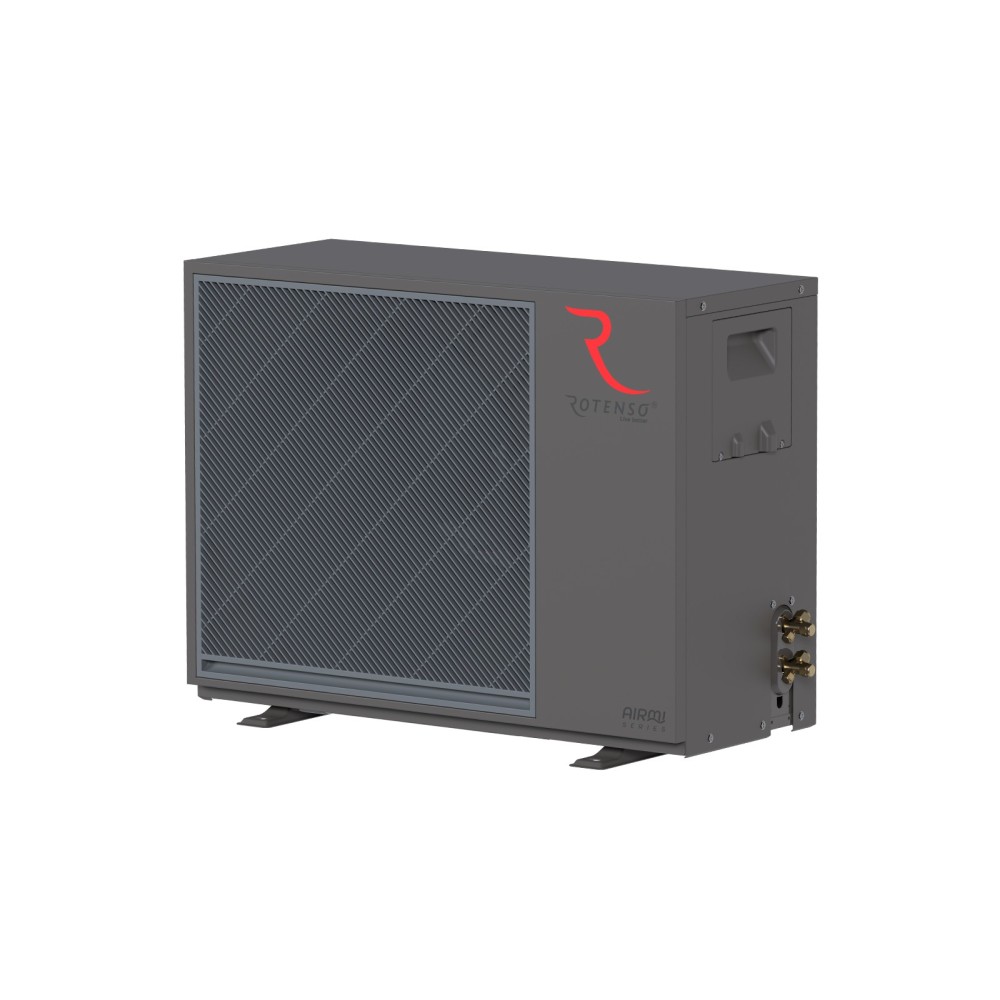

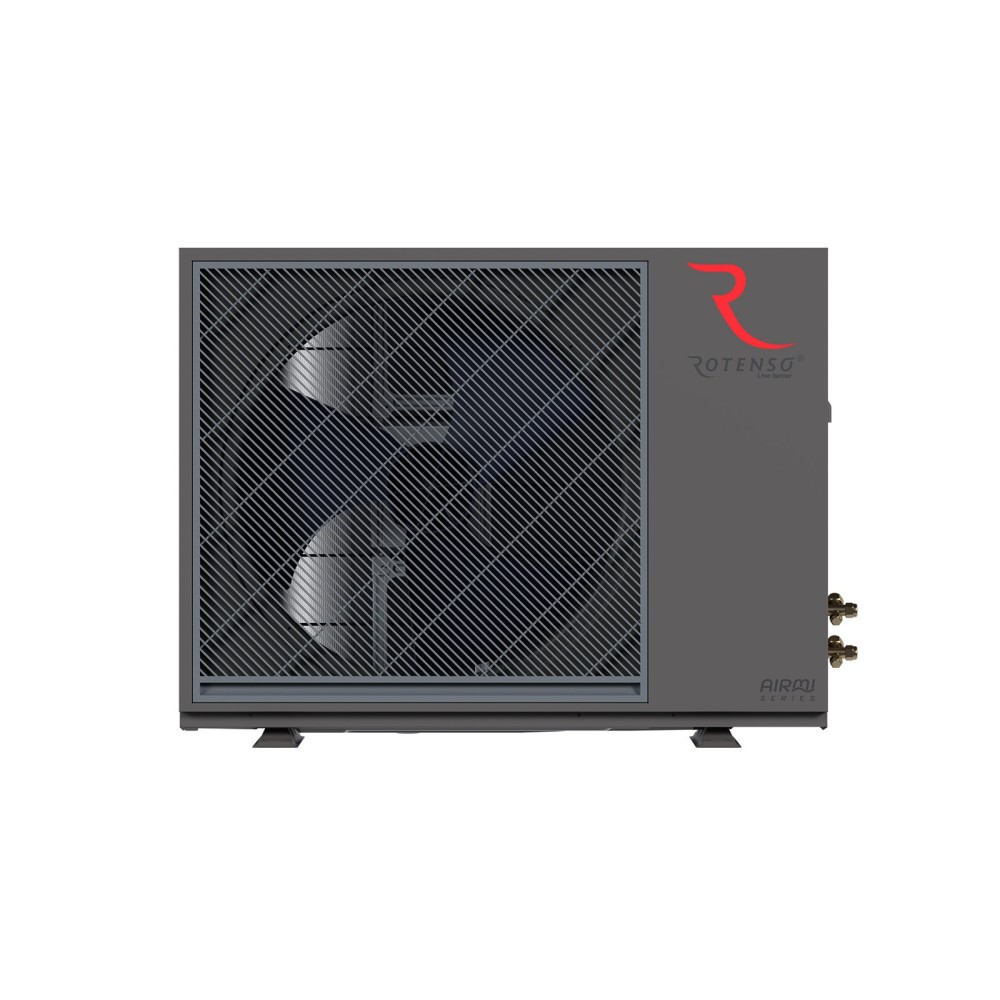

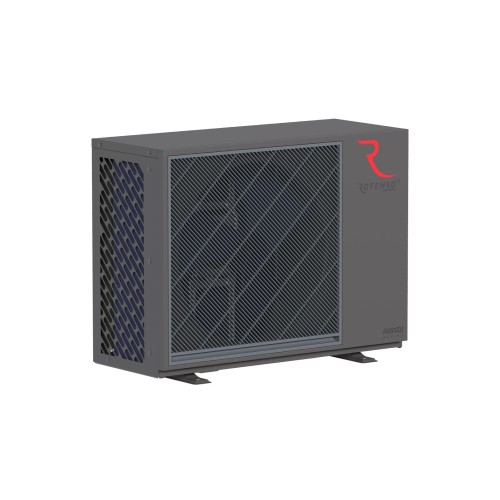

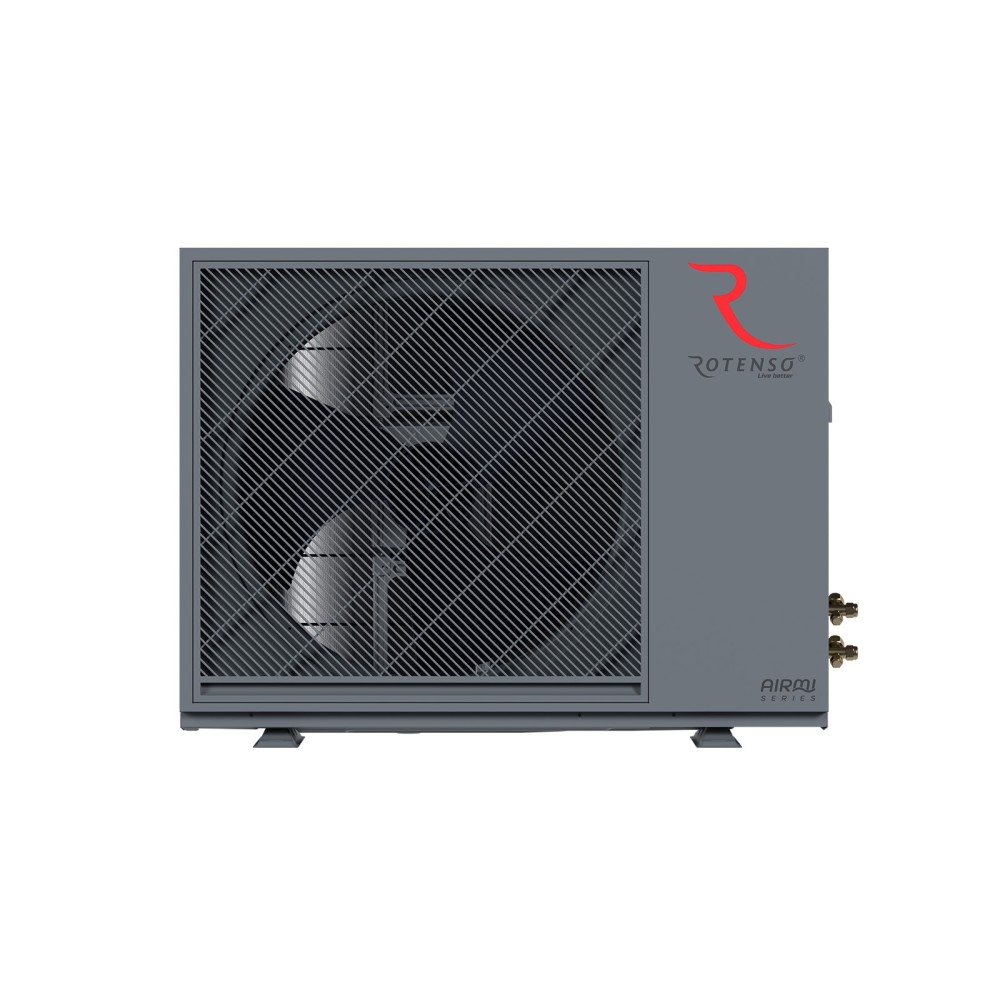

- jednostka zewnętrzna

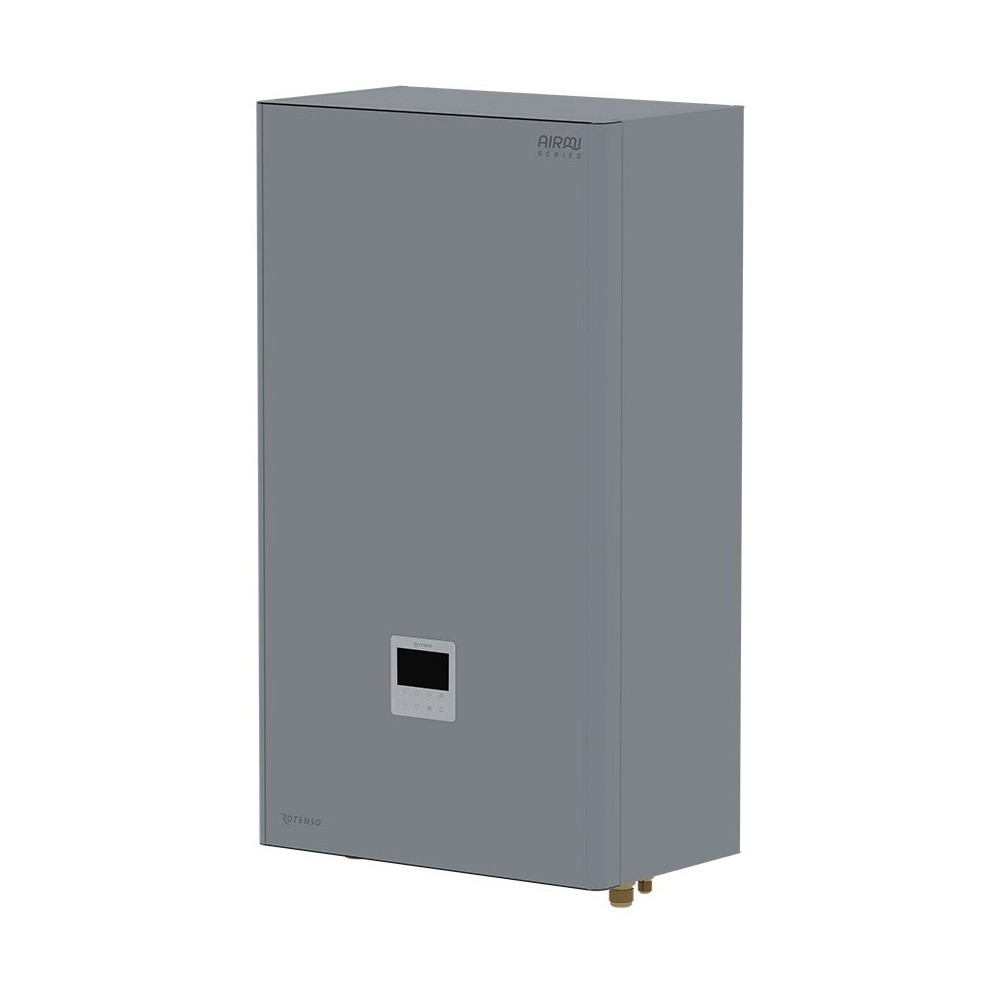

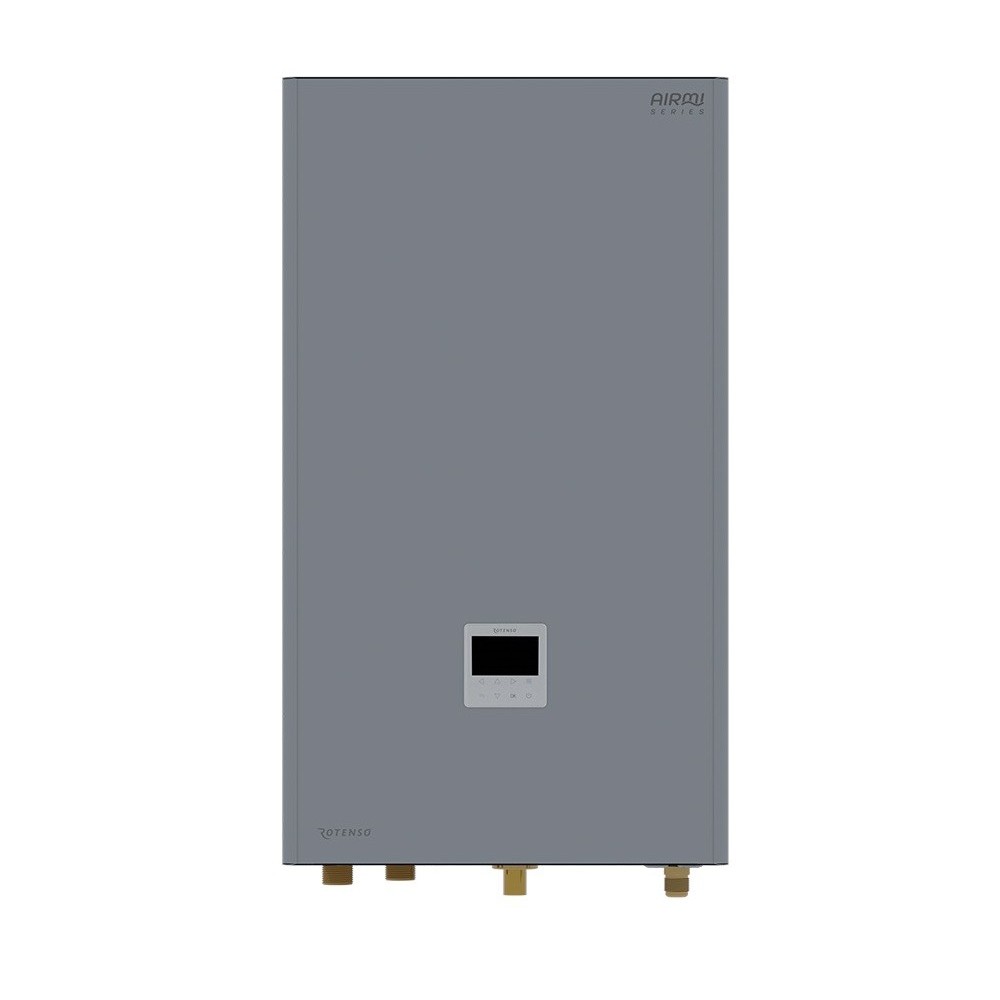

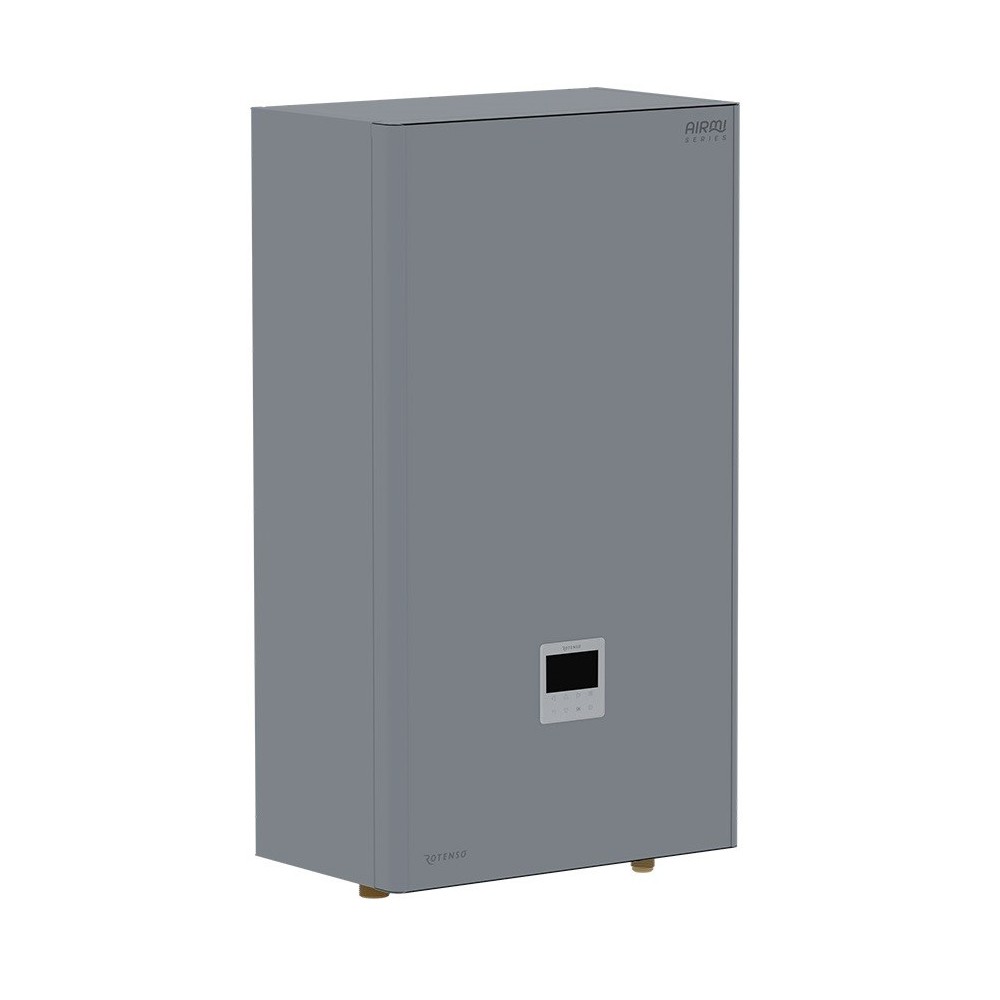

- jednostka wewnętrzna
- sterownik przewodowy
- czujnik zbiornika CWU
- wymiennik płytowy
- czujnik przepływu
- naczynie przeponowe
- manometr
- pompa wodna
- zawór bezpieczeństwa
- zawór odpowietrzający
- filtr wody typu Y
Nie zapomnij o dodatkowych akcesoriach!
Poza pompą do montażu będziesz potrzebował:
Służy do wymuszenia pracy systemu w trybie CWU, celem natychmiastowego przygotowania ciepłej wody.
Zakres pracy do -25°C
Pompy są przygotowane do sprawnej pracy nawet przy ekstremalnych temperaturach zewnętrznych, nawet do –25°C. Podczas mroźnej zimy gwarantują przygotowanie ciepłej wody do zasilania CO i CWU.
Tryb wakacje & tryb Eko
Tryb wakacje i tryb Eko podnoszą komfort użytkowania urządzenia.
Moduł wifi & aplikacja mobilna
Możliwość sterowania pompą z poziomu aplikacji mobilnej (Tuya Smart) dzięki modułowi wifi.
Dane techniczne pompy ciepła Rotenso
| Model | AIS40X1i/AISBG40X1o | AIS60X1i/AISBG60X1o | AIS80X3i/AISBG80X1o | AIS100X13i/AISBG100X1o | AIS120X13i/AISBG120X3o | AIS140X13i/AISBG140X3o | AIS160X13/AISBG160X3o | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Jednostka wewnętrzna | |||||||||||
| Tryby pracy | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | ||||
| Chłodzenie pomieszczeń | 7~25 °C | 7~25 °C | 7~25 °C | 7~25 °C | 7~25 °C | 7~25 °C | 7~25 °C | ||||
| Ogrzewanie pomieszczeń | 25~65 °C | 25~65 °C | 25~65 °C | 25~65 °C | 25~65 °C | 25~65 °C | 25~65 °C | ||||
| CWU (zbiornik) | 25~60 °C | 25~65 °C | 25~60 °C | 25~60 °C | 25~60 °C | 25~60 °C | 25~60 °C | ||||
| Zasilanie | 220-240~50 V-Hz, Ø, 1f | 220-240~50 V-Hz, Ø, 1f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | ||||
| Pobór mocy | 3090 W | 3090 W | 9090 W | 9090 W | 9090 W | 9090 W | 9090 W | ||||
| Prąd pracy | 13,9 A | 13,9 A | 13,9 A | 13,9 A | 13,9 A | 13,9 A | 13,9 A | ||||
| Poziom mocy akustycznej | 42 dB(A) | 42 dB(A) | 42 dB(A) | 42 dB(A) | 42 dB(A) | 42 dB(A) | 42 dB(A) | ||||
| Zasilanie Grzałki | 220-240~50 V-Hz, Ø, 1f | 220-240~50 V-Hz, Ø, 1f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | 220-240~50 1f / 380-415~50, 3f | ||||
| Liczba stopni grzewczych Grzałki | 1 szt. | 1 szt. | 3 szt. | 3 szt. | 3 szt. | 3 szt. | 3 szt. | ||||
| Moc Grzałki | 3 kW | 3 kW | 9 kW | 9 kW | 9 kW | 9 kW | 9 kW | ||||
| Maksymalny prąd roboczy Grzałki | 13,6 A | 13,6 A | 13,6 A | 13,6 A | 13,6 A | 13,6 A | 13,6 A | ||||
| Wymiary netto | 465x273x909 | 465x273x909 | 465 × 273 × 909 | 465 × 273 × 909 | 465 × 273 × 909 | 465 × 273 × 909 | 465 × 273 × 909 | ||||
| Wymiary brutto | 525x345x960 | 525x345x960 | 525 × 345 × 960 | 525 × 345 × 960 | 525 × 345 × 960 | 525 × 345 × 960 | 525 × 345 × 960 | ||||
| Waga netto/brutto | 34 / 38 | 34 / 38 | 37 / 41 | 37 / 41 | 38 / 43 | 44 / 49 | 44 / 49 | ||||
| Przyłącza wody | Φ33 cal | Φ33 cal | Φ33 cal | Φ33 cal | Φ33 cal | Φ33 cal | Φ33 cal | ||||
| Ciśnienie zaworu bezpieczeństwa | 0,5 MPa | 0,3 MPa | 0,3 MPa | 0,3 MPa | 0,3 MPa | 0,3 MPa | 0,3 MPa | ||||
| Odpływ skroplin | Φ12,7 mm | Φ12,7 mm | Φ12,7 mm | Φ12,7 mm | Φ12,7 mm | Φ12,7 mm | Φ12,7 mm | ||||
| Naczynie wzbiorcze: | |||||||||||
| Pojemność całkowita | 5 l | 5 l | 5 l | 5 l | 5 l | 5 l | 5 l | ||||
| Pojemność użytkowa | 2 l | 2 l | 2 l | 2 l | 2 l | 2 l | 2 l | ||||
| Ciśnienie maksymalne | 0,5 MPa | 0,5 MPa | 0,5 MPa | 0,5 MPa | 0,5 MPa | 0,5 MPa | 0,5 MPa | ||||
| Ciśnienie wstępne | 0,15 MPa | 0,15 MPa | 0,15 MPa | 0,15 MPa | 0,15 MPa | 0,15 MPa | 0,15 MPa | ||||
| Wymiennik ciepła | Wymiennik płytowy | Wymiennik płytowy | Wymiennik płytowy | Wymiennik płytowy | Wymiennik płytowy | Wymiennik płytowy | Wymiennik płytowy | ||||
| Przepływ minimalny | 10 l/min | 10 l/min | 10 l/min | 10 l/min | 10 l/min | 10 l/min | 10 l/min | ||||
| Wysokość podnoszenia pompy wody | 9 m | 9 m | 9 m | 9 m | 9 m | 9 m | 9 m | ||||
| Typ pompy wody | DC inverter | DC inverter | DC inverter | DC inverter | DC inverter | DC inverter | DC inverter | ||||
| Obieg chłodniczy Ciecz / Gaz | Ф6,35 / Ф15,88 | Ф6,35 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | ||||
| Przewody zasilające: jednostka wewnętrzna | 3 × 4 mm² | 3 × 2,5 mm² | 5 × 2,5 mm² | 5 × 2,5 mm² | 5 × 2,5 mm² | 5 × 2,5 mm² | 5 × 2,5 mm² | ||||
| Przewody sterujące: jednostka wewn. - zewn | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | ||||
| Jednostka zewnętrzna | |||||||||||
| Zasilanie | 220-240~50 V-Hz, Ø, 1f | 220-240~50 V-Hz, Ø, 1f | 220-240~50 V-Hz, Ø, 1f | 220-240~50 V-Hz, Ø, 1f | 380-420~50 V-Hz, Ø, 3f | 380-420~50 V-Hz, Ø, 3f | 380-420~50 V-Hz, Ø, 3f | ||||
| Grzanie (A7/W35) | Wydajność | 4,20 kW | 6,00 kW | 7,90 kW | 9,70 kW | 12,10 kW | 14,30 kW | 16,20 kW | |||
| Pobór mocy | 0,86 kW | 1,23 kW | 1,75 kW | 2,10 kW | 2,68 kW | 3,10 kW | 3,67 kW | ||||
| COP | 4,89 | 4,89 | 4,52 | 4,61 | 4,52 | 4,61 | 4,41 | ||||
| Grzanie (A7/W45) | Wydajność | 4,10 kW | 6,10 kW | 8,30 kW | 9,90 kW | 11,60 kW | 14,50 kW | 16,20 kW | |||
| Pobór mocy | 1,18 kW | 1,70 kW | 2,41 kW | 2,83 kW | 3,66 kW | 3,89 kW | 4,48 kW | ||||
| COP | 3,47 | 3,58 | 3,45 | 3,48 | 3,17 | 3,72 | 3,62 | ||||
| Grzanie (A7/W55) | Wydajność | 4,00 kW | 6,20 kW | 8,00 kW | 9,90 kW | 11,70 kW | 14,10 kW | 16,20 kW | |||
| Pobór mocy | 1,65 kW | 2,18 kW | 2,96 kW | 3,58 kW | 4,30 kW | 4,52 kW | 5,59 kW | ||||
| COP | 2,42 | 2,84 | 2,70 | 2,77 | 2,72 | 3,12 | 2,90 | ||||
| Chłodzenie (A35/W18) | Wydajność | 4,20 kW | 6,20 kW | 8,10 kW | 10,30 kW | 12,10 kW | 13,50 kW | 14,90 kW | |||
| Pobór mocy | 0,78 kW | 1,29 kW | 1,76 kW | 2,25 kW | 2,99 kW | 3,75 kW | 4,38 kW | ||||
| EER | 5,41 | 4,81 | 4,59 | 4,58 | 4,04 | 3,65 | 3,41 | ||||
| Chłodzenie (A35/W7) | Wydajność | 4,20 kW | 6,00 kW | 7,70 kW | 9,60 kW | 10,90 kW | 12,70 kW | 14,00 kW | |||
| Pobór mocy | 1,35 kW | 2,04 kW | 2,77 kW | 3,26 kW | 4,09 kW | 4,98 kW | 5,71 kW | ||||
| EER | 3,12 | 2,94 | 2,78 | 2,94 | 2,66 | 2,55 | 2,45 | ||||
| Sezonowa efektywność energetyczna TWW przy 35⁰C | SCOP | 4,88 | 4,90 | 4,61 | 4,82 | 4,73 | 4,98 | 4,87 | |||
| Znamionowa moc grzewcza | 4,0 kW | 5,9 kW | 7,1 kW | 8,9 kW | 11,3 kW | 13,2 kW | 14,4 kW | ||||
| Sezonowy wskaźnik efektywności energetycznej (ηS) | 192 % | 193 % | 177 % | 190 % | 186 % | 196 % | 192 % | ||||
| Roczne zużycie energii | 1693 kWh | 2488 kWh | 3249 kWh | 3814 kWh | 4949 kWh | 5470 kWh | 36095 kWh | ||||
| Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | ||||
| Sezonowa efektywność energetyczna TWW przy 55⁰C | SCOP | 3,40 | 3,36 | 3,20 | 3,21 | 3,47 | 3,49 | 3,69 | |||
| Znamionowa moc grzewcza | 4,4 kW | 5,4 kW | 7,3 kW | 7,8 kW | 10,7 kW | 13,0 kW | 13.0 kW | ||||
| Sezonowy wskaźnik efektywności energetycznej (ηS) | 133 % | 131 % | 126 % | 126 % | 136 % | 136 % | 144 % | ||||
| Roczne zużycie energii | 3038 kWh | 3443 kWh | 4667 kWh | 4992 kWh | 6353 kWh | 7687 kWh | 7302 kWh | ||||
| Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń | A++ | A++ | A++ | A++ | A++ | A++ | A++ | ||||
| SEER | TWW przy 7⁰C | 5,33 | 5,27 | 5,23 | 5,12 | 5,65 | 5,39 | 5,23 | |||
| TWW przy 18⁰C | 8,29 | 8,34 | 8,19 | 8,23 | 9,01 | 7,71 | 7,78 | ||||
| Maksymalne zabezpieczenia nadprądowe (MZN) | 20 A | ||||||||||
| Minimalna obciążalność obwodu (MOO) | 12 A | B16A | B20A | B20A | B16A | B16A | B16A | ||||
| Sprężarka | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | ||||
| Wentylator | Typ | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | |||
| Ilość | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| Czynnik chłodniczy | Typ | R32 | R32 | R32 | R32 | R32 | R32 | R32 | |||
| GWP | 675 | 675 | 675 | 675 | 675 | 675 | 675 | ||||
| Ilość | 1,40 kg / 0,945 TCO 2 eq | 1,40 kg / 0,945 TCO 2 eq | 1,50 kg / 1,013 TCO 2 eq | 1,60 kg / 1,080 TCO 2 eq | 1,75 kg / 1,181 TCO 2 eq | 1,84 kg / 1,242 TCO 2 eq | 1,84 kg / 1,242 TCO 2 eq | ||||
| Przyłącza rur | Ciecz / Gaz | Ф6,35 / Ф15,88 | Ф6,35 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | Ф9,52 / Ф15,88 | |||
| Minimalna długość instalacji | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | 3 m | ||||
| Maksymalna długość instalacji | 15 m | 15 m | 15 m | 15 m | 15 m | 15 m | 15 m | ||||
| Dodatkowa ilość czynnika powyżej 7,5mb | 20 g/m | 20 g/m | 38 g/m | 38 g/m | 38 g/m | 38 g/m | 38 g/m | ||||
| Maksymalna różnica poziomów | Jednostka zewnętrzna powyżej wewnętrznej | 8 m | 8 m | 8 m | 8 m | 8 m | 8 m | 8 m | |||
| Jednostka zewnętrzna poniżej wewnętrznej | 8 m | 8 m | 8 m | 8 m | 8 m | 8 m | 8 m | ||||
| Przewody zasilające: jednostka zewnętrzna | 3 × 4 mm² | 3 × 2,5 mm² | 3 × 4 mm² | 3 × 4 mm² | 5 × 2,5 mm² | 5 × 2,5 mm² | 5 × 2,5 mm² | ||||
| Przewody sterujące: jednostka wewn. - zewn. | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | 2 × 0,75 mm² (ekranowany) | ||||
| Rozstaw mocowań | S x G | 624 × 425 mm | 624 × 425 mm | 624 × 425 mm | 643 × 448 mm | 643 × 448 mm | 654 × 493 mm | 654 × 493 mm | |||
| Poziom ciśnienia akustycznego | 44 dB(A) | 45 dB(A) | 46 dB(A) | 46 dB(A) | 46 dB(A) | 50 dB(A) | 55 dB(A) | ||||
| Poziom mocy akustycznej | 56 dB(A) | 58 dB(A) | 59 dB(A) | 60 dB(A) | 64 dB(A) | 65 dB(A) | 68 dB(A) | ||||
| Wymiary netto | 971 × 425 × 703 mm | 971 × 425 × 703 mm | 971 × 425 × 703 mm | 999 × 448 × 803 mm | 999 × 448 × 803 mm | 1099 × 436 × 854 mm | 1099 × 436 × 854 mm | ||||
| Wymiary brutto | 1025 × 425 × 865 mm | 1025 × 425 × 865 mm | 1025 × 425 × 865 mm | 1045 × 458 × 970 mm | 1045 × 458 × 970 mm | 1165 × 495 × 1040 mm | 1165 × 495 × 1040 mm | ||||
| Waga netto / Waga brutto | 56 / 67 kg | 56 / 67 kg | 58 / 69 kg | 72 / 83 kg | 83 / 92 kg | 108 / 123 kg | 108 / 123 kg | ||||
| Zakres pracy na zewnątrz | Chłodzenie / Grzanie | -5~43 / -25~35 °C | -5~43 / -25~35 °C | -5~43 / -25~35 °C | -5~43 / -25~35 °C | -5~43 / -25~35 °C | -5~43 / -25~35 °C | -5~43 / -25~35 °C | |||
| CWU | -25~43 °C | -25~43 °C | -25~43 °C | -25~43 °C | -25~43 °C | -25~43 °C | -25~43 °C | ||||
