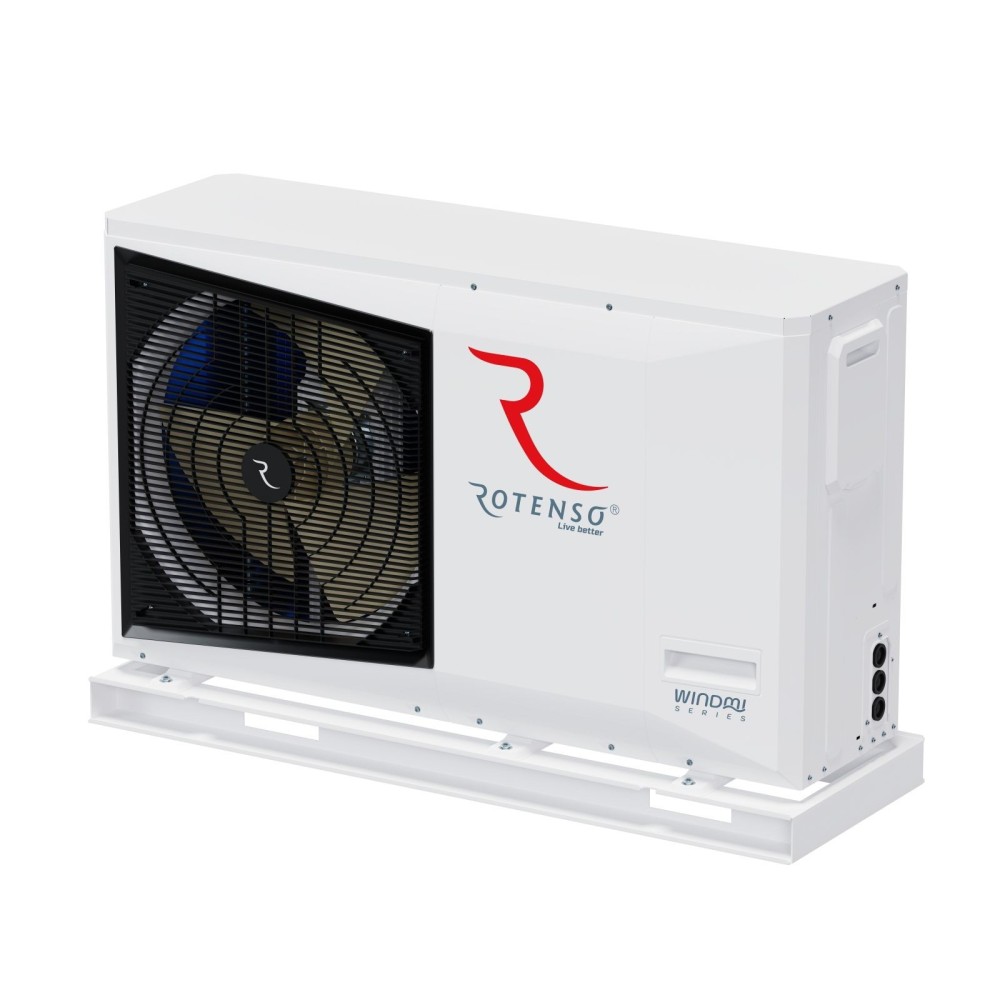

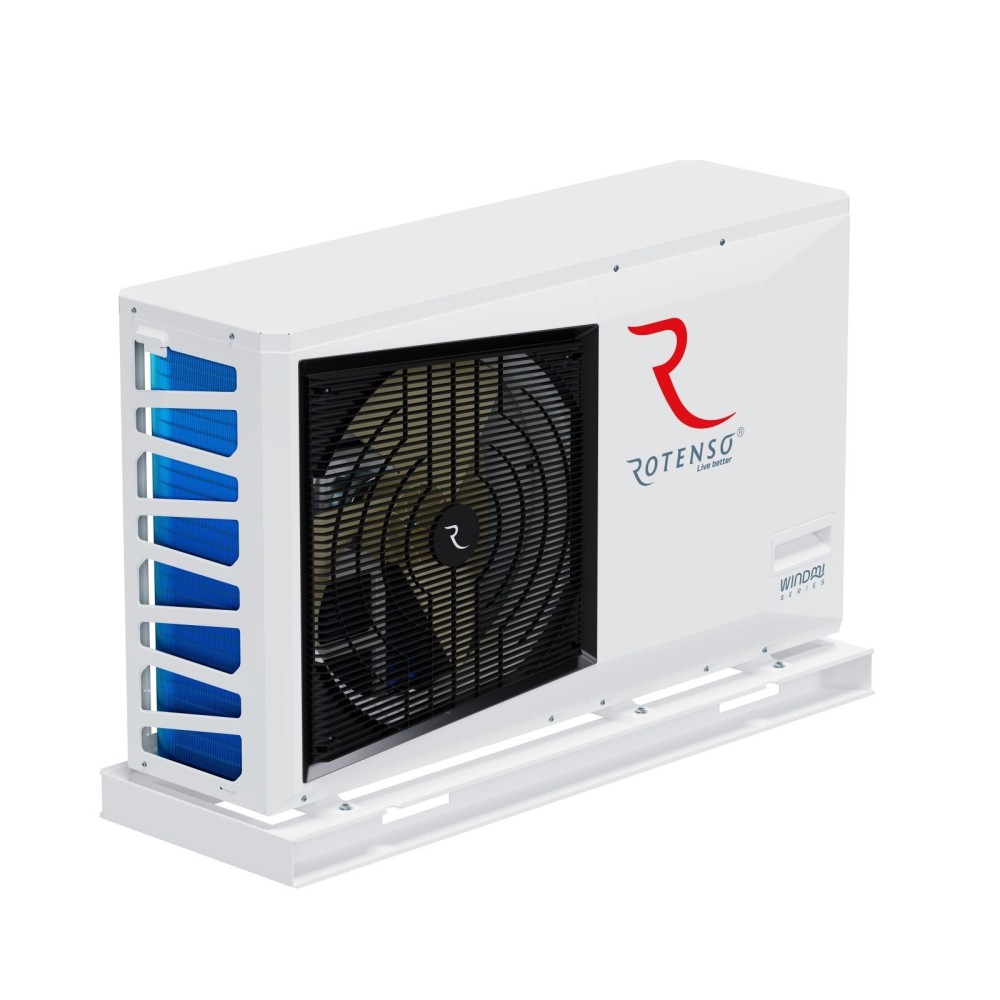

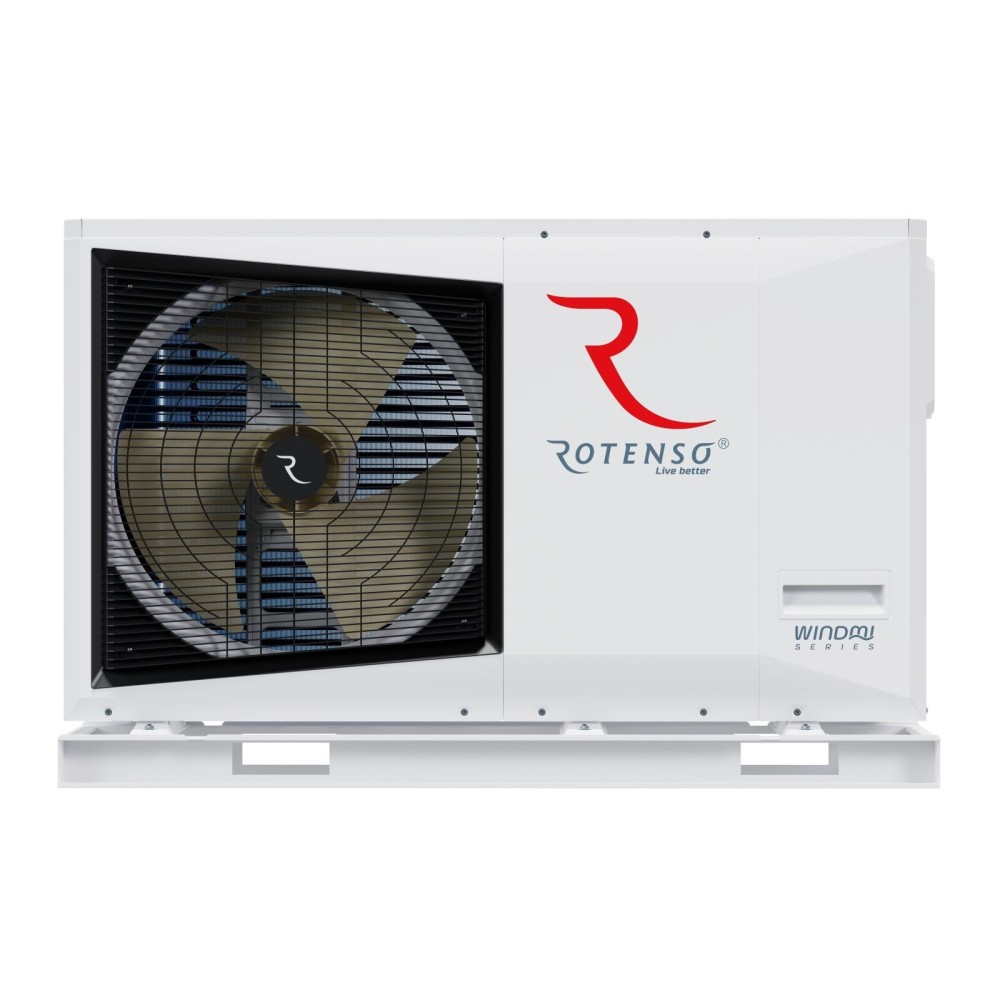

Pompa ciepła Rotenso Windmi Monoblock WIM80X1 8kW
Rotenso Windmi Monoblock to pompy ciepła, w których moduł chłodniczy oraz hydrauliczny znajdują się w jednej, zwartej obudowie urządzenia.
Tego rodzaju rozwiązanie ułatwia i przyspiesza montaż pompy, a ponadto nie wymaga przeznaczenia dodatkowego miejsca na moduł hydrauliczny wewnątrz budynku. Dwudrzwiowa konstrukcja obudowy pompy zapewnia łatwy dostęp do wszystkich jej elementów, a interfejs użytkownika prostą i szybką zmianę parametrów oraz ich monitoring w czasie rzeczywistym. Nowoczesna konstrukcja i technologia zastosowana w rozwiązaniach serii Rotenso WINDMI zapewnia wysoką efektywność pracy w niskich temperaturach. Prosty design urządzeń o konstrukcji jedno i dwuwentylatorowej przypadnie do gustu miłośnikom nowoczesnej architektury i sprawdzi się w budynkach o dużym i małym zapotrzebowaniu na moc grzewczą.
Pompa jest przygotowana do pracy w skrajnych warunkach pogodowych, do temperatury zewnętrznej -25°C.
Aby zapewnić bezproblemową eksploatację w temperaturach poniżej 0°C pompa jest wyposażona w grzałkę tacy ociekowej, której działanie chroni przed zamarzaniem skroplin i zalodzeniem jednostki zewnętrznej zapobiegając tym samym ewentualnym uszkodzeniom wentylatora i wymiennika pompy ciepła. Drugim ważnym elementem wyposażenia pompy jest grzałka karteru sprężarki, która w temperaturach poniżej 0° podgrzewa olej kompresora przygotowując urządzenie do bezproblemowego startu w niesprzyjających warunkach pogodowych. Takie rozwiązanie techniczne gwarantuje bezawaryjną pracę oraz wydłuża żywotność sprężarki – serca pompy ciepła.
Komfort codziennego użytkowania nowych pomp ciepła typu monoblock Rotenso WINDMI to zasługa intuicyjnego sterownika opartego na ikonach oraz
możliwości indywidualnego zaprogramowania do 4 kontaktów „dry contact”.
Cechy Urządzenia:
- Zakres pracy do -25°C
- Temperatura wody zasilania 62°C
- Czujnik temp. w sterowniku dotykowym
- Wbudowany moduł Wi-Fi
- Wbudowana grzałka elektryczna do 3kW
- Ekologiczny czynnik chłodniczy
- ErP A+++ przy 35°C
- ErP A++ przy 55°C
- Sterownik z czujnikiem temperatury
- Grzałka tacy ociekowej jedn. zewnętrznej
- Grzałka karteru sprężarki
Pompa ciepła Rotenso zestaw:
W skład zestawu wchodzą:
- jednostka zewnętrzna
- sterownik przewodowy
- czujnik zbiornika CWU
- wymiennik płytowy
- czujnik przepływu
- naczynie przeponowe
- pompa obiegowa
- zawór bezpieczeństwa
- zawór odpowietrzający
- filtr wody typu Y
Nie zapomnij o dodatkowych akcesoriach!
Poza pompą do montażu będziesz potrzebował:
Funkcja blokady rodzicielskiej
Funkcja umożliwiająca
zablokowanie sterownika
w celu zabezpieczenia
przed niechcianą ingerencją
osób trzecich.
Tryb wakacje & tryb Eko
Tryb wakacje i tryb Eko podnoszą komfort użytkowania urządzenia.
Funkcja dezynfekcji
Podgrzewanie wody w układzie
do 70°C przyczynia się
do skutecznego zabijania
bakterii Legionella.
Programowalne Dry Contact
Umożliwia zaprogramowanie
do czterech przycisków, które
mogą np. uruchamiać pompę
lub wymuszać przełączenie
na tryb szybkiego CWU.
Tryb szybkiego podgrzewania CWU
Służy do wymuszenia pracy systemu w trybie CWU, celem natychmiastowego przygotowania ciepłej wody.
Współpraca z systemami PV
Po otrzymaniu sygnału o nadwyżce wytwarzanego prądu, pompę można ustawić na magazynowanie energii elektrycznej w postaci ciepłej wody użytkowej.
Zakres pracy do -25°C
Pompy są przygotowane do sprawnej pracy nawet przy ekstremalnych temperaturach zewnętrznych, nawet do –25°C. Podczas mroźnej zimy gwarantują przygotowanie ciepłej wody do zasilania CO i CWU.
Dane techniczne pompy ciepła Rotenso
| Model | WIM40X1 | WIM60X1 | WIM80X1 | WIM100X1 | WIM120X3 | WIM140X3 | WIM160X3 | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Zasilanie (V-Hz, Ø) | 220-240~50, 1f | 220-240~50, 1f | 220-240~50, 1f | 380-420~50, 3f | 380-420~50, 3f | 380-420~50, 3f | ||||
| Grzanie (A7/W35) \ Wydajność (kW) | 6 | 8 | 10 | 12 | 14 | 16 | ||||
| Grzanie (A7/W35) \ Pobór mocy (kW) | 1.35 | 1.7 | 2.25 | 2.53 | 3.01 | 3.48 | ||||
| Grzanie (A7/W35) \ COP | 4.45 | 4.7 | 4.45 | 4.75 | 4.65 | 4.6 | ||||
| Grzanie (A7/W45) \ Wydajność (kW) | 6 | 8 | 10 | 12 | 14 | 16 | ||||
| Grzanie (A7/W45) \ Pobór mocy (kW) | 1.74 | 2.22 | 2.86 | 3.38 | 3.94 | 4.57 | ||||
| Grzanie (A7/W45) \ COP | 3.45 | 3.6 | 3.5 | 3.55 | 3.55 | 3.5 | ||||
| Grzanie (A7/W55) \ Wydajność (kW) | 5.80 | 7.7 | 9.5 | 11.5 | 12 | 13.5 | ||||
| Grzanie (A7/W55) \ Pobór mocy (kW) | 2.15 | 2.7 | 3.54 | 4.04 | 4.36 | 5 | ||||
| Grzanie (A7/W55) \ COP | 2.7 | 2.85 | 2.68 | 2.85 | 2.75 | 2.7 | ||||
| Chłodzenie (A35/W18) \ Wydajność (kW) | 5.5 | 7 | 9 | 11 | 13.5 | 14.5 | ||||
| Chłodzenie (A35/W18) \ Pobór mocy (kW) | 1.38 | 1.75 | 2.25 | 2.75 | 3.46 | 3.82 | ||||
| Chłodzenie (A35/W18) \ EER | 4 | 4 | 4 | 4 | 3.9 | 3.8 | ||||
| Chłodzenie (A35/W7) \ Wydajność (kW) | 5 | 6.5 | 8 | 10.5 | 12 | 14 | ||||
| Chłodzenie (A35/W7) \ Pobór mocy (kW) | 1.82 | 2.24 | 2.67 | 3.82 | 4.44 | 5.28 | ||||
| Chłodzenie (A35/W7) \ EER | 2.75 | 2.9 | 3 | 2.75 | 2.7 | 2.65 | ||||
| Sezonowa efektywność energetyczna TWW przy 35°C \ SCOP (1) | 4.75 | 4.9 | 4.98 | 4.91 | 4.94 | 4.78 | ||||
| Sezonowa efektywność energetyczna TWW przy 35°C \ Sezonowy wskaźnik efektywności energetycznej (ηS) (%) | 6.05 | 8.09 | 9.73 | 11.94 | 14.03 | 14.79 | ||||
| Sezonowa efektywność energetyczna TWW przy 35°C \ Roczne zużycie energii (kWh) | 187 | 193 | 196 | 193 | 195 | 188 | ||||
| Sezonowa efektywność energetyczna TWW przy 35°C \ Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1) | 2583 | 3335 | 3980 | 4983 | 5789 | 6392 | ||||
| Sezonowa efektywność energetyczna TWW przy 35°C \ Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1) | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | ||||
| Sezonowa efektywność energetyczna TWW przy 55°C \ SCOP (1) | 3.25 | 3.36 | 3.41 | 3.39 | 3.42 | 3.36 | ||||
| Sezonowa efektywność energetyczna TWW przy 55°C \ Znamionowa moc grzewcza (kW) | 5.59 | 7.61 | 9.09 | 11.96 | 11.99 | 13.06 | ||||
| Sezonowa efektywność energetyczna TWW przy 55°C \ Sezonowy wskaźnik efektywności energetycznej (ηS) | 127 | 131 | 134 | 136 | 134 | 131 | ||||
| Sezonowa efektywność energetyczna TWW przy 55°C / Roczne zużycie energii (kWh) | 3480 | 4590 | 5378 | 7222 | 7204 | 7948 | ||||
| Sezonowa efektywność energetyczna TWW przy 55°C \ Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1) | A++ | A++ | A++ | A++ | A++ | A++ | ||||
| SEER \ TWW przy 7°C | 4.51 | 4.79 | 4.89 | 5.04 | 5.05 | 5.06 | ||||
| SEER \ TWW przy 18°C | 6.39 | 6.8 | 6.25 | 6.6 | 6.37 | 6.14 | ||||
| Maksymalne zabezpieczenie nadprądowe (MZN) (A) | 32 | 40 | 40 | 25 | 25 | C40 | ||||
| Minimalna obciążalność obwodu (MOO) (A) | 25 | 35 | 35 | 25 | 25 | 35 | ||||
| Sprężarka \ Typ | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | Dwurotacyjna sprężarka DC | ||||
| Wentylator \ Typ | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | Bezszczotkowy DC | ||||
| Wentylator \ Ilość | 1 | 1 | 1 | 2 | 2 | 2 | ||||
| Czynnik chłodniczy \ Typ | R32 | R32 | R32 | R32 | R32 | R32 | ||||
| Czynnik chłodniczy \ GWP | 675 | 675 | 675 | 675 | 675 | 675 | ||||
| Czynnik chłodniczy \ Ilość (do 15 mb) (kg) | 1.1 | 1.6 | 1.8 | 2.2 | 2.6 | 2.6 | ||||
| Czynnik chłodniczy \ Ilość (do 15 mb) (TCO2eq) | 0.74 | 1.08 | 1.22 | 1.49 | 1.76 | 1.76 | ||||
| Przewody zasilające: jednostka zewnętrzna (il. × mm²) | 3x6 | 3x10 | 3x10 | 5x4 | 5x4 | 5x4 | ||||
| Rozstaw mocowań (S1xS2xG) (mm) | 836x445 | 836x445 | 836x445 | 784x428 | 784x428 | 784x428 | ||||
| Poziom ciśnienia akustycznego (dB(A)) | 53 | 54 | 55 | 56 | 56 | 58 | ||||
| Poziom mocy akustycznej (dB(A)) | 64 | 65 | 66 | 69 | 69 | 70 | ||||
| Wymiary netto (SxGxW) (mm) | 1335x475x875 | 1335x475x875 | 1335x475x875 | 1302x465x1517 | 1302x465x1517 | 1302x465x1517 | ||||
| Wymiary brutto (SxGxW) (mm) | 1420x535x1045 | 1420x535x1045 | 1420x535x1045 | 1364x518x1690 | 1364x518x1690 | 1364x518x1690 | ||||
| Waga netto / Waga brutto (kg) | 109/125 | 120/135.5 | 126/142.1 | 165.5/182.2 | 167.7/184.4 | 167.7/184.4 | ||||
| Zakres pracy na zewnątrz \ Chłodzenie (⁰C) | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | -5~50 | ||||
| Zakres pracy na zewnątrz \ Grzanie (⁰C) | -25~43 | -25~43 | -25~43 | -25~43 | -25~43 | -25~43 | ||||
| Zakres pracy na zewnątrz \ CWU (⁰C) | -25~43 | -25~43 | -25~43 | -25~43 | -25~43 | -25~43 | ||||
| Tryb pracy | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | Grzanie i chłodzenie | ||||
| Temperatura wody na wyjściu \ Chłodzenie przestrzeni (°C) | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | ||||
| Temperatura wody na wyjściu \ Ogrzewanie przestrzeni (°C) | 25~62 | 25~62 | 25~62 | 25~62 | 25~62 | 25~62 | ||||
| Temperatura wody na wyjściu \ CWU (°C) | 40~62 | 40~62 | 40~62 | 40~62 | 40~62 | 40~62 | ||||
| Grzałka elektryczna \ Zasilanie (V-Hz, Ø) | 220-240~50, 1f | 220-240~50, 1f | 220-240~50, 1f | 380-420~50, 3f | 380-420~50, 3f | 380-420~50, 3f | ||||
| Grzałka elektryczna \ Liczba stopni grzewczych (szt.) | 1 | 1 | 1 | 3 | 3 | 3 | ||||
| Grzałka elektryczna \ Moc (kW) | 3 | 3 | 3 | 9 | 9 | 9 | ||||
| Grzałka elektryczna \ Maksymalny prąd roboczy (A) | 13.6 | 13.6 | 13.6 | 13.6 | 13.6 | 13.6 | ||||
| Obieg wody \ Przyłącza wody (mm(cale)) | 25,4 (1) | 25,4 (1) | 25,4 (1) | 31.75 (1.25) | 31.75 (1.25) | 31.75 (1.25) | ||||
| Obieg wody \ Ciśnienie zaworu bezpieczeństwa (MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | ||||
| Obieg wody \ Odpływ skroplin (mm) | 20 | 20 | 20 | 20 | 20 | 20 | ||||
| Obieg wody \ naczynie wzbiorcze \ Pojemność całkowita (l) | 5 | 5 | 5 | 5 | 5 | 5 | ||||
| Obieg wody \ naczynie wzbiorcze \ Pojemność użytkowa (l) | 5 | 5 | 5 | 5 | 5 | 5 | ||||
| Obieg wody \ Naczynie wzbiorcze \ Ciśnienie maksymalne (MPa) | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| Obieg wody \ Naczynie wzbiorcze \ Ciśnienie wstępne | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||||
| Wymiennik ciepła \ Typ | wymiennik płytowy | wymiennik płytowy | wymiennik płytowy | wymiennik płytowy | wymiennik płytowy | wymiennik płytowy | ||||
| Obieg wody \ Wymiennik ciepła \ Przepływ minimalny (l/min) | 0.4 | 0.4 | 0.4 | 0.75 | 0.75 | 0.75 | ||||
| Obieg wody \ Wysokość podnoszenia pompy wody (m) | 9 | 9 | 9 | 9 | 9 | 9 | ||||
| Obieg wody \ Typ pompy wody | DC | DC | DC | DC | DC | DC | ||||
| Obieg wody \ Całkowita objętość wody (l) | 0.62 | 1.08 | 1.08 | 1.45 | 1.45 | 1.45 | ||||
| Generacja | X | X | X | X | X | X | ||||
