Klimatyzator kanałowy AUX 3.5kW AUX-C-12CAD
- wytrzymały filtr powietrza
- sterownik przewodowy
- opcjonalny sterownik bezprzewodowy
- tryb wentylatora
- tryb osuszania
- funkcja anti-cold-air
- tryb pracy nocnej
- funkcja IFEEL
- funkcja TURBO
- grzałka tacy ociekowej
- inteligentne odszranianie
- super EMC
- łopatki z aluminium hydrofilowego
Klimatyzator kanałowy AUX dzięki wyjątkowo płaskiej konstrukcji obudowy sprawdzą się nawet w niskich przestrzeniach podsufitowych. Funkcja automatycznej regulacji ESP gwarantuje zawsze komfortowe chłodzenie i ogrzewanie, niezależnie od długości instalacji.
Doskonale sprawdzą się w pomieszczeniach z ograniczoną przestrzenią instalacyjną. Mała wysokość obudowy - jedynie 245 mm - daje możliwość montażu jednostki nawet w niskich przestrzeniach podsufitowych.
Jednostki kanałowe przeznaczone są do zabudowy oferują dyskretną pracę i szerokie możliwości instalacji. Po zamontowaniu w przestrzeni sufitu podwieszanego są niewidoczne, a klimatyzowane powietrze rozprowadzane jest kanałami do zaprojektowanych w dowolnym miejscu kratek nawiewnych.
W zestawie:

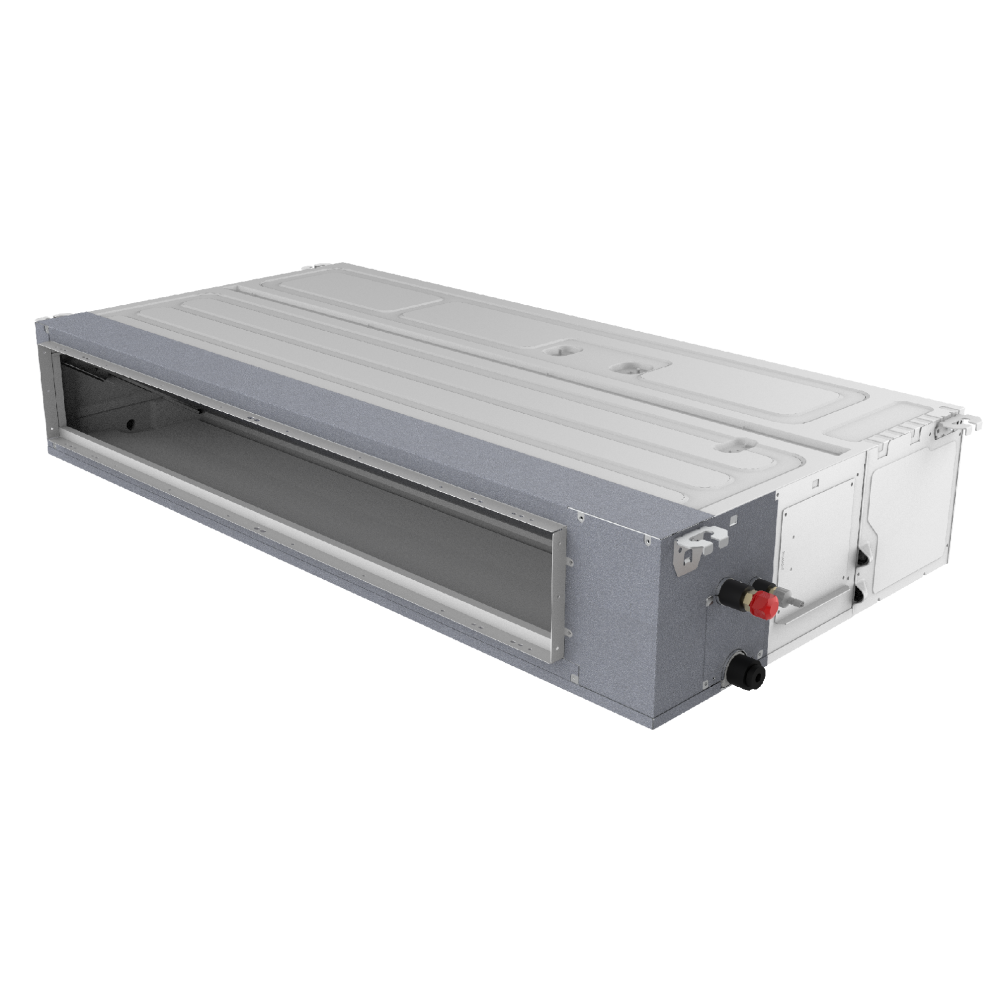

- jednostka wewnętrzna

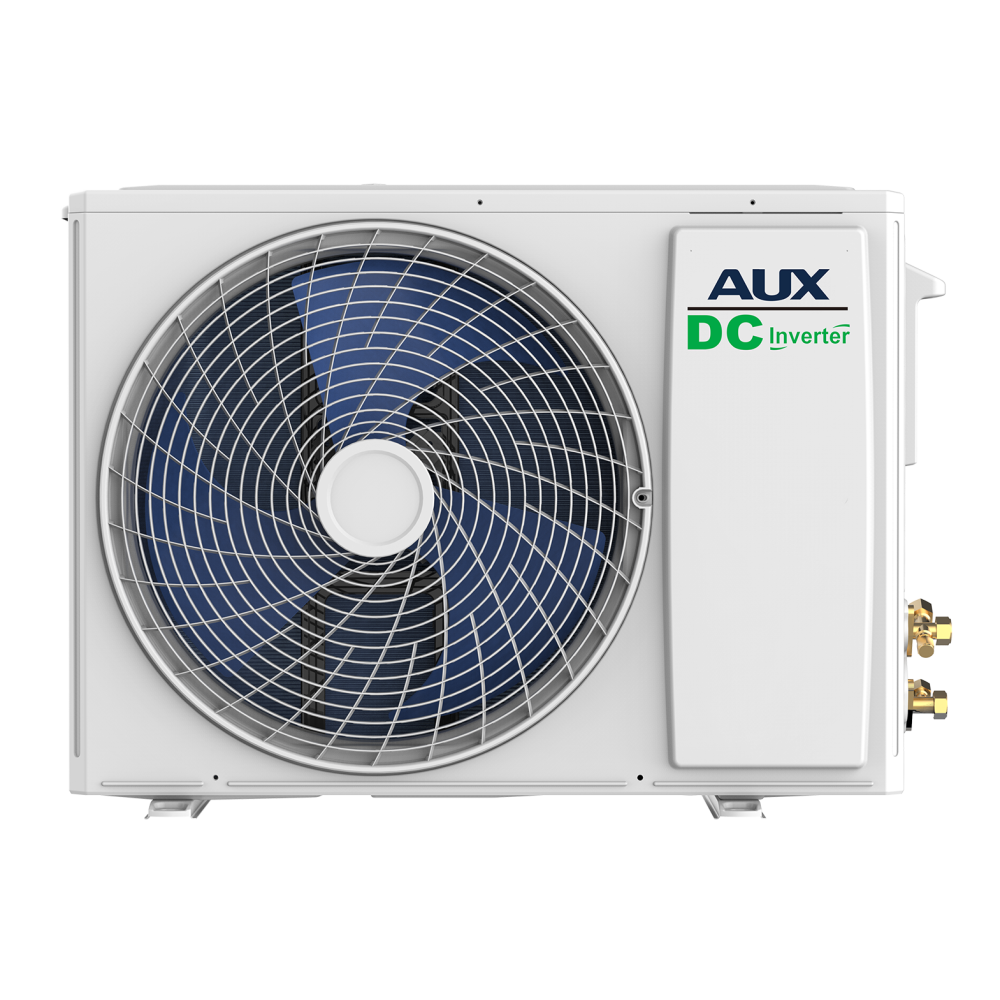

- jednostka zewnętrzna
- sterownik przewodowy
Komfortowe i efektywne chłodzenie
Kompaktowe i dyskretne jednostki zapewniające pełną swobodę w projektowaniu instalacji. Dzięki wyjątkowo płaskiej obudowie doskonale sprawdzają się nawet w niskich przestrzeniach podsufitowych. Regulowany spręż dyspozycyjny do 160 Pa umożliwia podłączenie długich kanałów wentylacyjnych, a funkcja automatycznej regulacji ESP gwarantuje stały komfort chłodzenia i ogrzewania – niezależnie od długości instalacji.
Wbudowana pompka skroplin
Jednostkę kanałową AUX można dodatkowo wyposażyć w pompkę skroplin, dzięki której możliwe jest odprowadzenie kondensatu wody na wysokość do 70 cm powyżej poziomu tacy skroplin.
Elastyczne prowadzenie instalacji
Regulowany spręż dyspozycyjny w zakresie 0–160 Pa zapewnia większą elastyczność przy projektowaniu instalacji, umożliwiając prowadzenie kanałów wentylacyjnych na znaczne odległości.
Elastyczna instalacja
Konstrukcja jednostki kanałowej umożliwia dwa warianty montażu kanału wlotowego powietrza, co zapewnia dużą swobodę w projektowaniu instalacji. Standardowo wlot znajduje się z tyłu urządzenia, jednak w razie potrzeby powietrze może być pobierane również przez dolny otwór wlotowy (opcja).
Automatyczna regulacja ESP
Funkcja automatycznej regulacji ciśnienia statycznego (ESP) zapewnia komfortowe warunki w pomieszczeniu przy zachowaniu niskiego poziomu hałasu. Wentylator samoczynnie dostosowuje prędkość obrotową i ilość nawiewanego powietrza do długości kanału, gwarantując stały strumień przepływu niezależnie od rozbudowy instalacji.
Specyfikacja techniczna klimatyzatora kanałowego AUX
| Model | AUX-C-12CAD | AUX-C-18CAD | AUX-C-24CAD | AUX-C-30CAD | AUX-C-36CAD | AUX-C-42CAD | AUX-C-48CAD | AUX-C-60CAD | ||
|---|---|---|---|---|---|---|---|---|---|---|
Wydajność chłodnicza | [kW] | 3,52 (1,35 - 4,40) | 5,28 (1,53 - 5,60) | 7,03 (2,16 - 8,20) | 8,65 (2,49 - 9,20) | 10,55 (2,90 - 11,00) | 12,10 (2,90 - 13,00) | 14,00 (4,76 - 16,60) | 16,00 (4,76 - 17,50) | |
| [Btu/h] | 12000 (4600 - 15000) | 18000 (5200 - 19100) | 24000 (7400 - 28000) | 29500 (8490 - 31390) | 36000 (9800 - 37500) | 42000 (9800 - 44300) | 48000 (16241 - 56639) | 55000 (16241 - 59710) | ||
Wydajność grzewcza | [kW] | 3,81 (1,24 - 5,30) | 5,60 (1,40 - 6,20) | 7,91 (1,98 - 9,30) | 9,20 (2,86 - 9,60) | 11,15 (2,60 - 11,50) | 13,50 (2,60 - 14,00) | 16,00 (4,78 - 18,40) | 17,00 (4,78 - 18,50) | |
| [Btu/h] | 13000 (4200 - 18100) | 19100 (4800 - 21200) | 27000 (6800 - 31700) | 31390 (9760 - 32760) | 38000 (8800 - 39200) | 46000 (8800 - 47700) | 55000 (16309 - 62781) | 58000 (16308 - 63122) | ||
| Pobór mocy | Chłodzenie | [kW] | 1,03 (0,26 - 1,60) | 1,55 (0,47 - 2,30) | 2,17 (0,67 - 3,30) | 2,55 (0,71 - 3,30) | 3,50 (0,71 - 4,20) | 3,90 (0,71 - 4,50) | 4,80 (1,71 - 5,90) | 5,60 (1,71 - 6,85) |
| Ogrzewanie | [kW] | 1,02 (0,19 - 1,51) | 1,49 (0,46 - 2,25) | 2,13 (0,65 - 3,30) | 2,40 (0,67 - 3,30) | 3,00 (0,47 - 3,70) | 3,50 (0,47 - 4,20) | 4,50 (1,71 - 6,05) | 4,80 (1,71 - 7,00) | |
| Pobór prądu | Chłodzenie | [A] | 4,48 (1,13 - 6,96) | 6,73 (2,04 - 10,00) | 9,43 (2,91 - 14,35) | 11,09 (3,09 - 14,35) | 15,80 (3,20 - 19,50) | 18,00 (3,20 - 20,00) | 8,40 (1,50 - 12,00) | 10,00 (1,50 - 12,00) |
| Ogrzewanie | [A] | 4,43 (0,83 - 6,57) | 6,48 (2,00 - 9,78) | 9,26 (2,83 - 14,35) | 10,43 (2,91 - 14,35) | 13,00 (2,43 - 16,00) | 16,00 (2,43 - 18,50) | 8,00 (1,50 - 12,00) | 8,00 (1,50 - 12,00) | |
| EER / COP | - | 3,41 / 3,73 | 3,40 / 3,76 | 3,24 / 3,71 | 3,39 / 3,83 | 3,01 / 3,72 | 3,10 / 3,86 | 2,92 / 3,56 | 2,86 / 3,54 | |
| Klasa efektywności energetycznej | Chłodzenie | - | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ |
| Ogrzewanie | - | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | |
| Jednostka wewnętrzna | AUX-C-12CAD/I | AUX-C-18CAD/I | AUX-C-24CAD/I | AUX-C-30CAD/I | AUX-C-36CAD/I | AUX-C-42CAD/I | AUX-C-48CAD/I | AUX-C-60CAD/I | ||
| Zasilanie | [V~,Hz,Ph] | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50/60, 1 | 220-240, 50/60, 1 | |
| Moc silnika wentylatora | [W] | 120 | 120 | 200 | 200 | 300 | 300 | 300 | 300 | |
| Prędkość wentylatora (wysoki/średni/niski) | [obr./min.] | 980 / 880 / 800 | 1180 / 1050 / 930 | 1200 / 1065 / 960 | 1350 / 1245 / 1110 | 1245 / 1170 / 1095 | 1245 / 1170 / 1095 | 1425 / 1305 / 1200 | 1425 / 1305 / 1200 | |
| Przepływ powietrza (wysoki/średni/niski) | [m3/h] | 720 / 600 / 500 | 900 / 750 / 630 | 1400 / 1190 / 980 | 1600 / 1400 / 1100 | 2040 / 1800 / 1600 | 2040 / 1800 / 1600 | 2300 / 2000 / 1700 | 2300 / 2000 / 1700 | |
| Poziom ciśnienia akustycznego (wysoki/średni/niski) | [dB(A)] | 37 / 34 / 32 | 44 / 41 / 37 | 43 / 41 / 39 | 46 / 44 / 41 | 44 / 42 / 41 | 44 / 42 / 41 | 52 / 45 / 43 | 52 / 47 / 45 | |
| Poziom mocy akustycznej | [dB(A)] | - | 54 | 55 | 57 | 55 | 55 | 64 | 64 | |
| Wymiary jednostki wewnętrznej | [mm] | 700 x 700 x 245 | 700 x 700 x 245 | 1000 x 700 x 245 | 1000 x 700 x 245 | 1400 x 700 x 245 | 1400 x 700 x 245 | 1400 x 700 x 245 | 1400 x 700 x 245 | |
| Waga jednostki wewnętrznej (netto) | [kg] | 21 | 22 | 32 | 32 | 38 | 38 | 38 | 38 | |
| Jednostka zewnętrzna | AUX-C-12CAO | AUX-C-18CAO | AUX-C-24CAO | AUX-C-30CAO | AUX-C-36CAO | AUX-C-42CAO | AUX-C-48CAO | AUX-C-60CAO | ||
| Zasilanie | [V~,Hz,Ph] | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 220-240, 50, 1 | 380-415, 50, 3 | 380-415, 50, 3 | |
| Typ sprężarki | - | rotacyjna | rotacyjna | rotacyjna | rotacyjna | rotacyjna | rotacyjna | rotacyjna | rotacyjna | |
| Przepływ powietrza | [m3/h] | 2000 | 2600 | 4200 | 4200 | 4000 | 4000 | 7200 | 7200 | |
| Poziom ciśnienia akustycznego | [dB(A)] | 54 | 55 | 58 | 58 | 59 | 60 | 60 | 60 | |
| Poziom mocy akustycznej | [dB(A)] | 64 | 65 | 68 | 68 | 69 | 70 | 70 | 70 | |
| Wymiary jednostki zewnętrznej | [mm] | 709 x 283 x 536 | 785 x 300 x 555 | 900 x 350 x 700 | 900 x 350 x 700 | 970 x 395 x 805 | 970 x 395 x 805 | 940 x 370 x 1325 | 940 x 370 x 1325 | |
| Waga jednostki zewnętrznej (netto) | [kg] | 23,0 | 29,0 | 43,0 | 50,0 | 61,0 | 61,0 | 81,0 | 85,0 | |
| Czynnik chłodniczy | Typ | - | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 |
| Fabryczne napełnienie | [kg] | 0,78 | 1,03 | 1,45 | 1,65 | 2,75 | 2,75 | 2,70 | 3,05 | |
| Przyłącza rur (średnica) | Ciecz | [mm(cale)] | 6,35 (1/4) | 6,35 (1/4) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Gaz | [mm(cale)] | 12,70 (1/2) | 12,70 (1/2) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | |
| Skropliny | [mm(cale)] | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | DN20 (R3/4) | |
| Maksymalna długość orurowania | [m] | 25 | 30 | 50 | 50 | 65 | 65 | 65 | 65 | |
| Maksymalna różnica wysokości | [m] | 10 | 20 | 25 | 25 | 30 | 30 | 30 | 30 | |
| Praca jednostki zewn. (temperatura zewnętrzna) | Chłodzenie | [°C] | -15~52 | -15~52 | -15~52 | -15~52 | -15~52 | -15~52 | -15~52 | -15~52 |
| Ogrzewanie | [°C] | -22~24 | -22~24 | -22~24 | -22~24 | -22~24 | -22~24 | -22~24 | -22~24 | |
| Zakres pracy temperatury | [°C] | 16~32 | 16~32 | 16~32 | 16~32 | 16~32 | 16~32 | 16~32 | 16~32 | |
